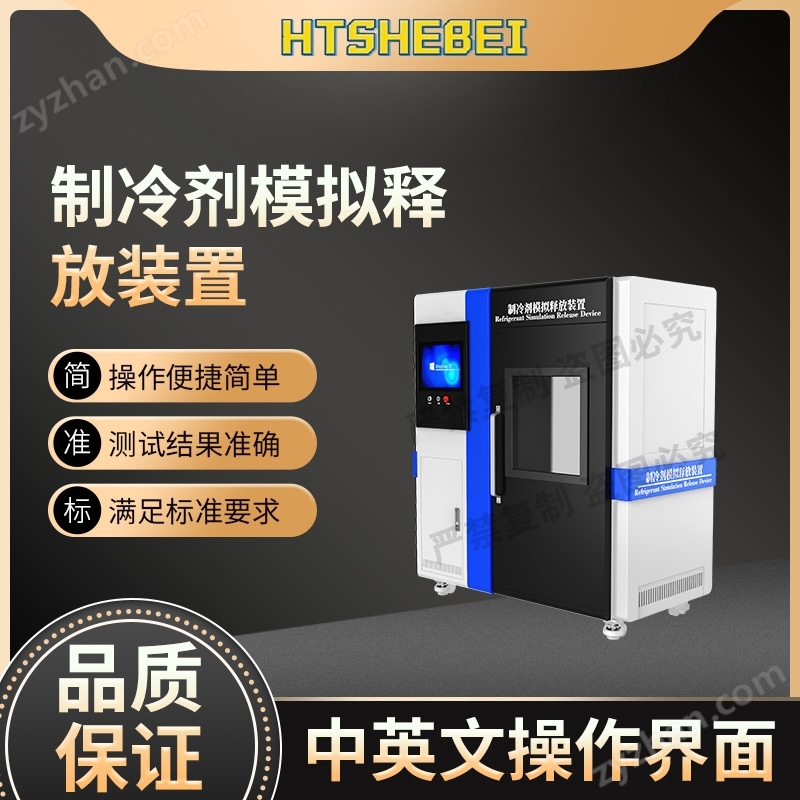

制冷劑模擬釋放裝置
?一、儀器介紹
制冷劑模擬釋放裝置是制冷相關產品安全測試的核心專用設備，主要用于模擬空調器、冰箱等制冷器具的制冷劑泄漏場景，驗證產品在可燃制冷劑泄漏后的安全性能，廣泛應用于家電檢測、實驗室研發等場景。
二、滿足標準
依據標準: GB/T4706.13-2024、
GB/T4706.32-2024、
三、技術參數
?參數項? | 規格? |
控制系統 | 工業級PLC+Windows系統 |
操作界面 | 彩色10寸嵌入式工業電腦，支持WiFi連接，具有制冷劑釋放過程曲線顯示、保存和數據輸出功能 |
系統組成 | 包括供氣系統、模擬釋放系統、防爆容器、汽化室和高溫恒溫系統、釋放管路系統、控制系統。 |
釋放速率 | 全自動控制，時長均可設置。釋放速率可通過對應制冷劑型號直接選擇或根據需要自行設定 |
恒溫溫度和氣化過程 | 可根據自身需求調節 設定 |
供氣系統 | （1）儲液罐容量≥5kg。儲液罐材質：不銹鋼； （2）冷媒介質：R32、R290、R454B、R600a； （3）配置減壓、壓力表、銅管等附件； （4）真空度：≤10Pa； |
模擬釋放系統 | 采用高精度質量流量傳感器傳感冷媒流量； 配備有反饋閥； 釋放速率范圍：0~300g/min 可調節； 流量計顯示和控制精度：≤±2.5% 模擬注入速度可設定可調；顯示單位 g 或者 L/min； 模擬注入精度：±1g。最小分辨率為 0.1g； 準確度：≤±1%； （8）響應時間：≤1s； |
防爆容器、汽化室和高溫恒溫系統 | （1）防爆容器加熱溫度：室溫～80℃范圍內可調； （2）防爆容器加熱方式：定制恒溫加熱模式； |
釋放管路系統 | （1）毛細管材質：銅管； （2）毛細管內徑：φ0.7mm （3）毛細管長度：2-3m（可根據需要訂制） |
適用制冷劑型號 | R32、R290、R454B、R600a型號 |
安全裝置 | 急停按鈕，過載防護 |
電源 | AC220V±10% 50Hz |
· 四、使用前準備工作
· 環境與安全核查
· 1.提前確認測試場地通風系統正常運行，周邊無明火、無高溫熱源，確認配套的制冷劑濃度報警裝置、強排風系統處于就緒狀態，避免可燃制冷劑聚集引發安全隱患。
· 系統預處理
· 2.對全管路執行抽真空操作，將系統真空度抽至≤10Pa，排除管路內殘留的空氣與雜質，避免影響制冷劑純度與測試精度。
· 介質與部件檢查
· 3.確認5L以上不銹鋼儲液罐內待測制冷劑余量充足，檢查配套減壓閥、壓力表狀態正常，確認釋放端φ0.7mm的銅管毛細管無堵塞、彎折情況，可根據測試需求按需調整毛細管長度（支持2~3m定制）。
五、基本配置
主機一臺1臺
扳手1套
電源線1根
說明書1份
合格證1份
保修卡1份
銘牌1份
